Инструкция по установке КОМПЛЕКТА 2

Для случая, когда вал заслонки отломан. Время установки: 50–60 минут.

← Выбрать другую инструкцию Вал целый? Инструкция для Комплекта 1 → На главную Fix-BMW.ru

Видео установки Комплекта 2

Основная часть процесса установки после высверливания старого вала. 1 минута, видео без звука — можно ставить на паузу в нужном месте.

🔧 Подробная инструкция для Комплекта 2

Подготовка

Снимите декоративную накладку слева или справа, в зависимости от стороны расположения неисправной заслонки (один винт torx T20). Отсоедините разъем привода заслонки.

Снятие актуатора

Отсоедините разъем питания, выкрутите два винта (torx T15) крепления актуатора заслонки и снимите актуатор.

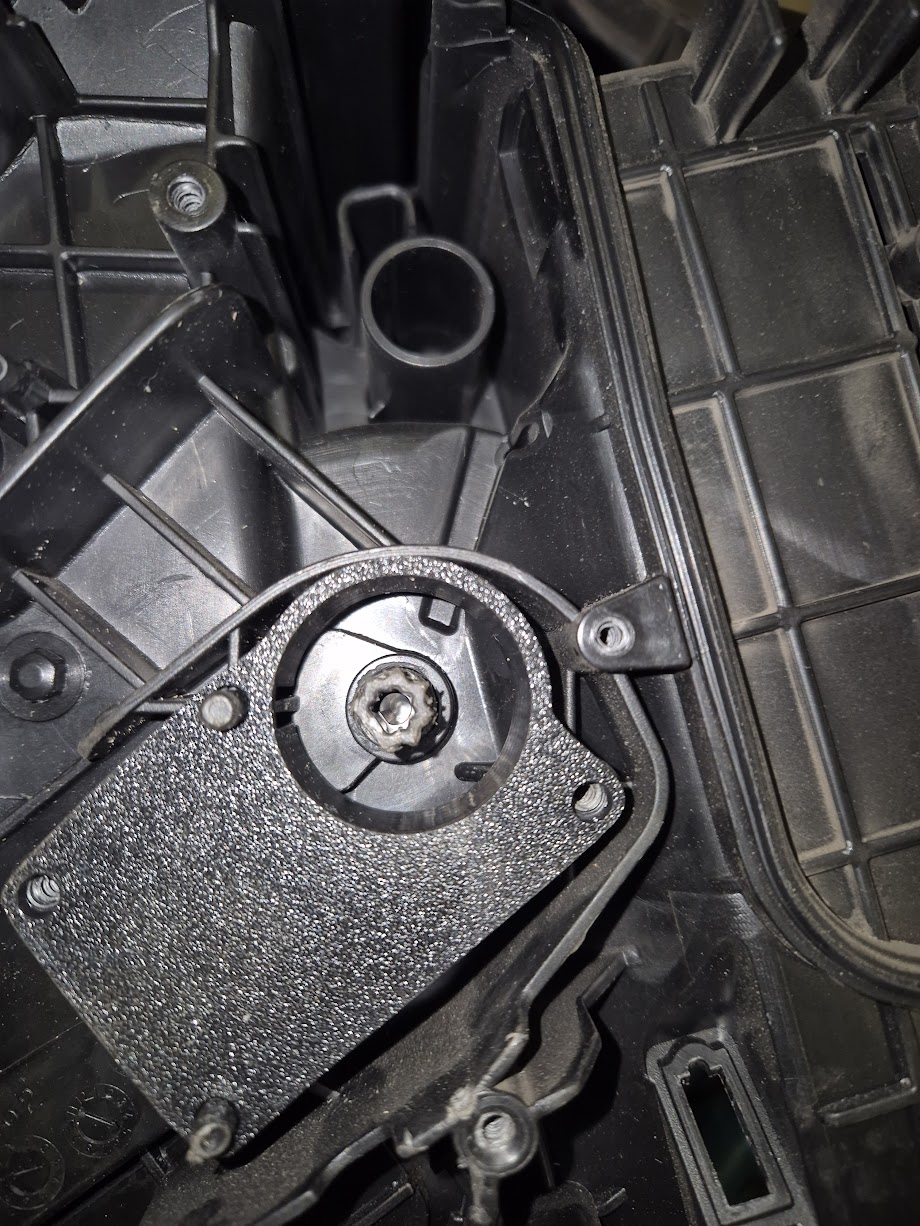

Установите шаблон

Установите на место актуатора шаблон для коронки (корончатого сверла), идущий в комплекте. При необходимости можно дополнительно зафиксировать его штатными винтами крепления актуатора.

Высверливание сломанного вала

Используя коронку из комплекта, аккуратно высверлите сквозное отверстие в корпусе печки.

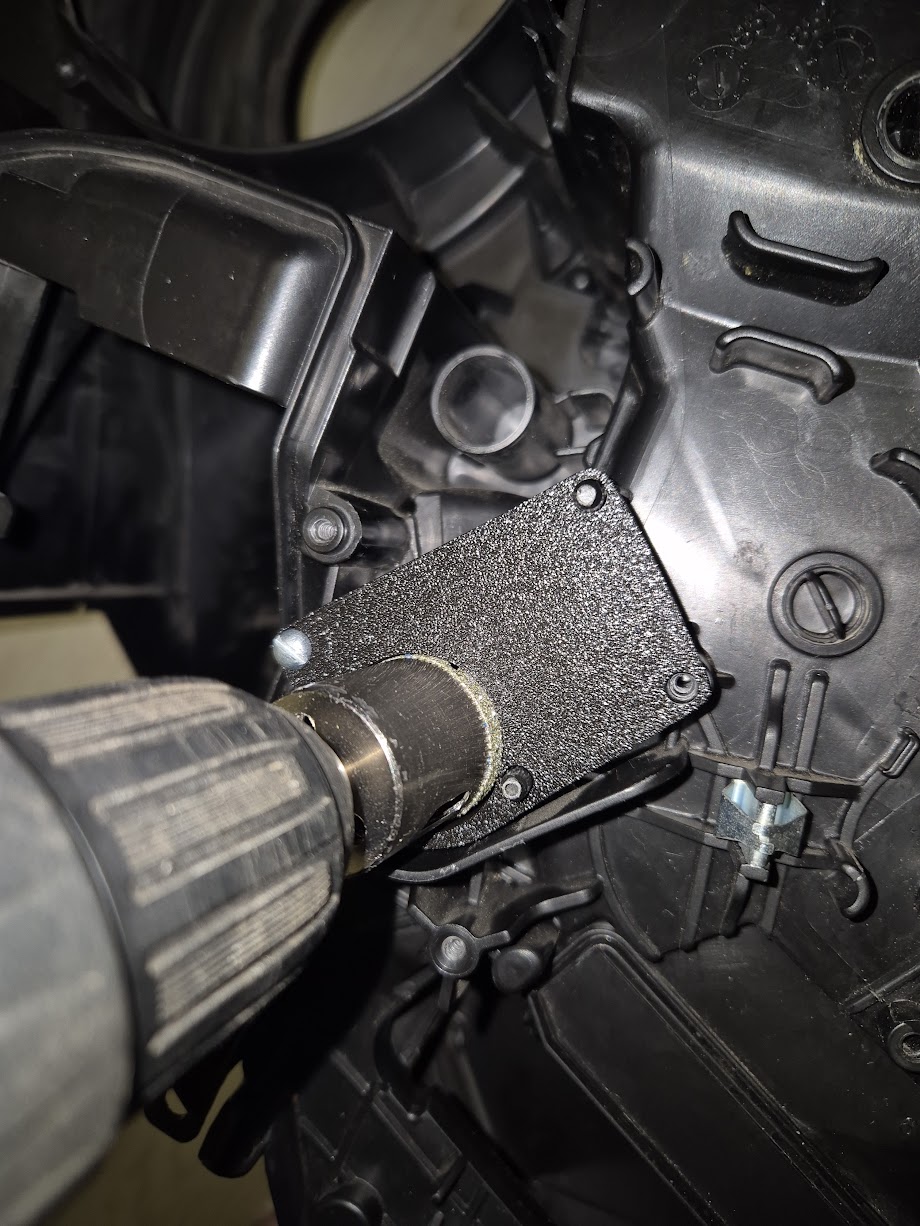

Высверливание сквозного отверстия в корпусе печки через шаблон

Аккуратно удалите высверленную часть вала, а образовавшуюся пластиковую стружку при необходимости уберите пылесосом. Сквозь отверстие должна быть видна повреждённая заслонка.

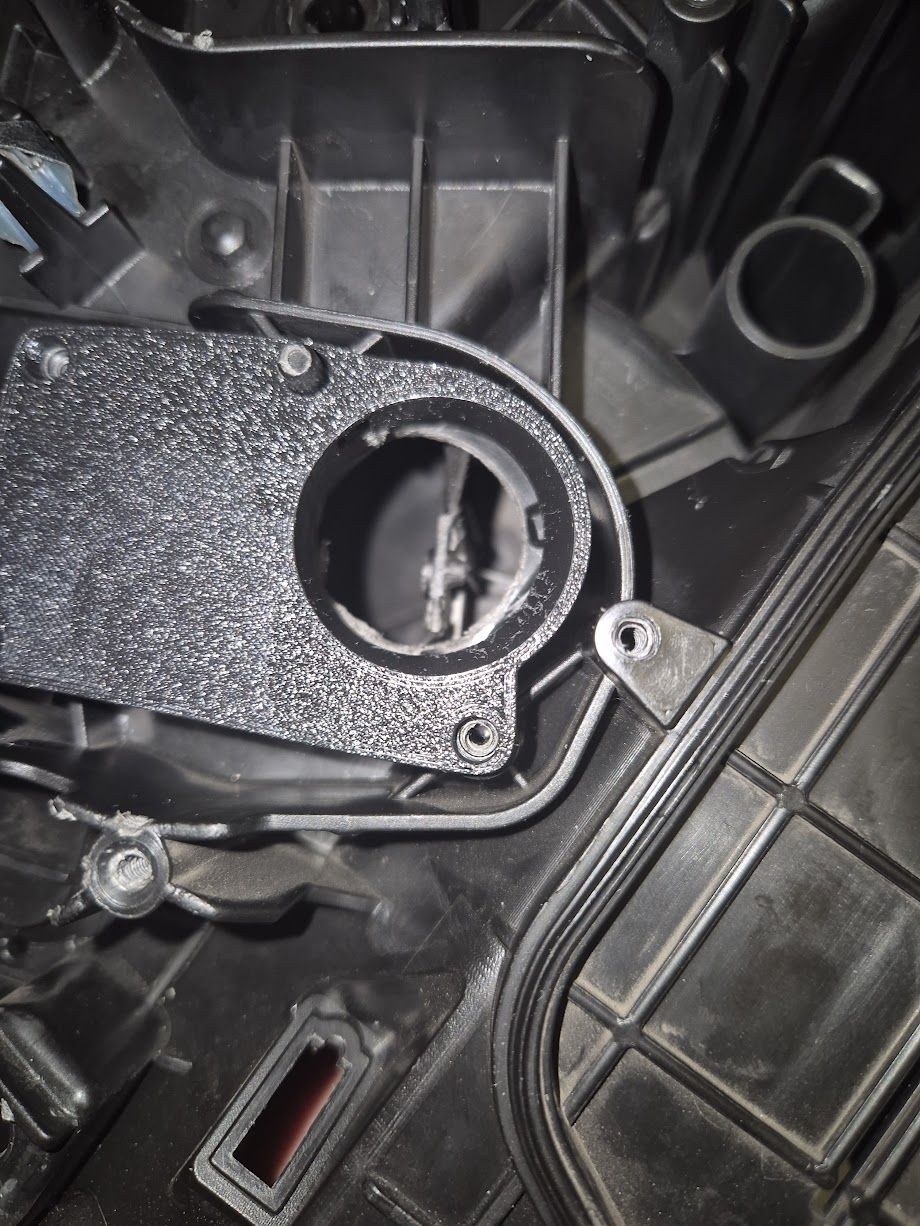

Отверстие в корпусе печки после удаления сломанного вала

Удалите установленный шаблон. Убедитесь, что нижняя плоскость не имеет выступающих элементов; при необходимости срежьте их канцелярским ножом или напильником.

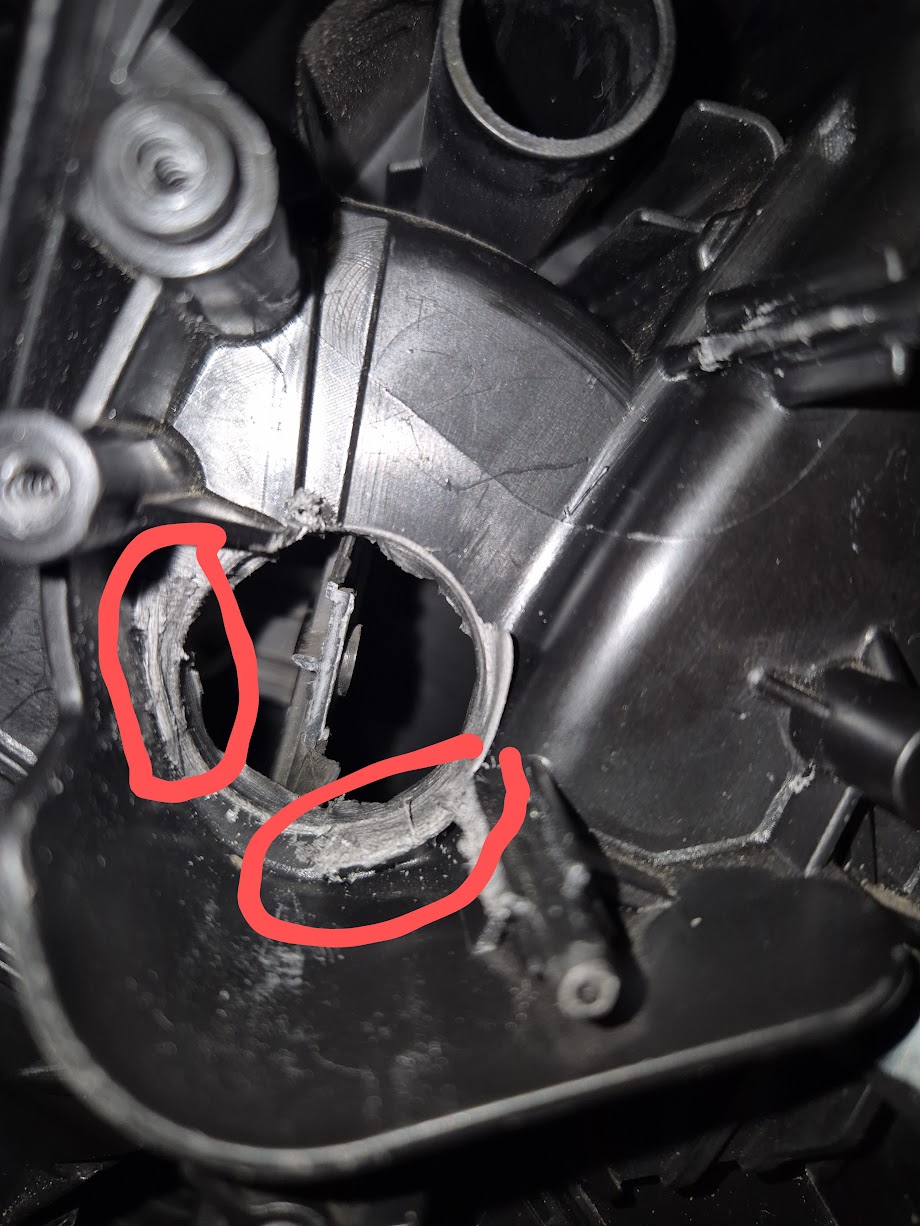

Зачистка основания после снятия шаблона: выступающих элементов быть не должно

Установка ремонтного вала

Установите ремонтный вал из комплекта на корпус заслонки до щелчка.

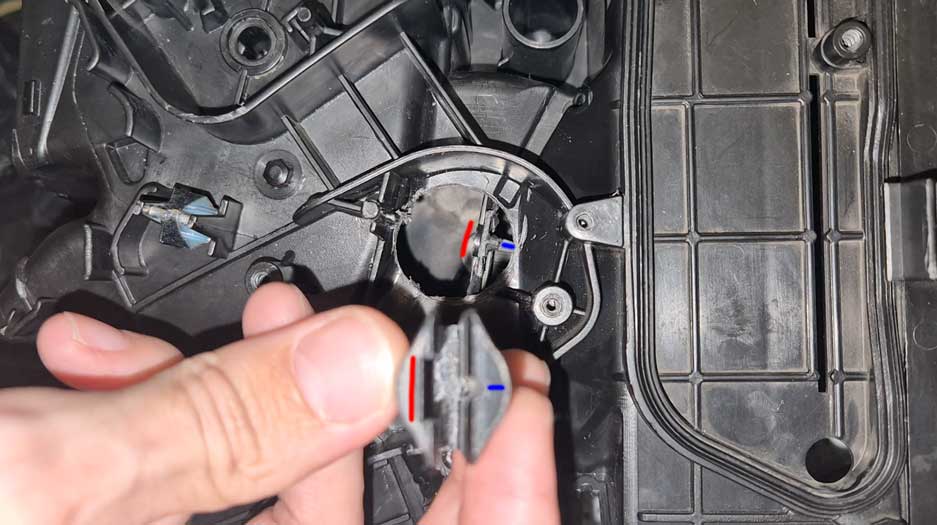

⚠️ Обязательно совместите широкий (красный цвет) и узкий (синий цвет) вырезы в корпусе ремонтного вала с соответствующими выступами на корпусе заслонки!

Убедитесь, что после установки вала корпус заслонки свободно вращается в корпусе печки примерно на 70 градусов.

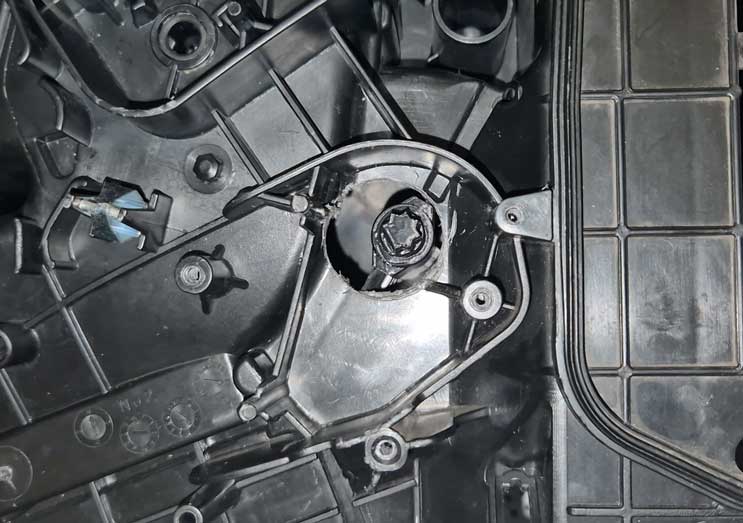

Проверка свободного вращения заслонки после установки вала

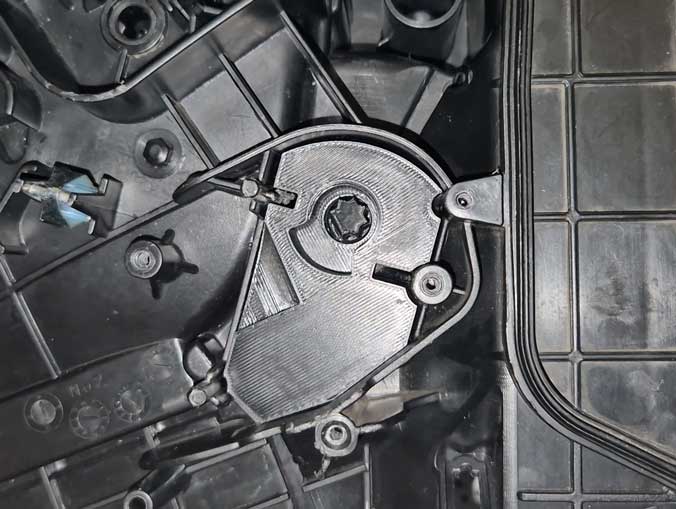

Установка ремонтной вставки

Установите ремонтную вставку из комплекта.

Вставьте ограничительную вставку из комплекта.

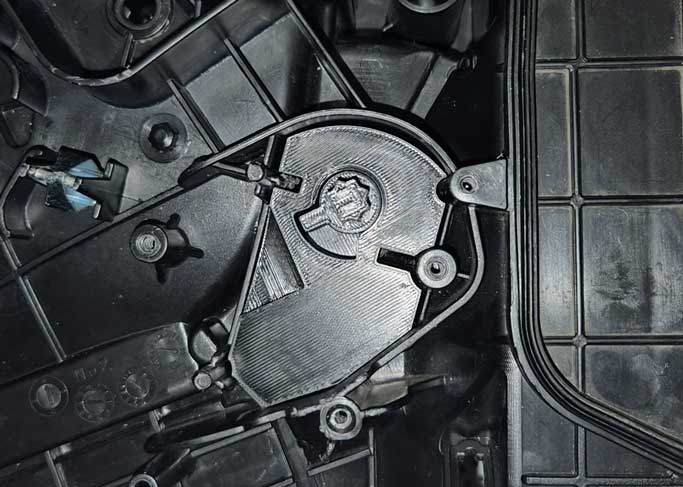

Установка ограничительной вставки вала заслонки

⚠️ Обязательно убедитесь, что вал заслонки свободно вращается в пределах ремонтного ограничителя.

Установите актуатор на место

Установите актуатор на место. Подсоедините разъем питания актуатора. Установите на место боковую накладку. Включите зажигание и проверьте работу печки.

⚠️ Важно: не прикладывайте усилие, если шлиц вала не попадает в актуатор — так можно сломать вал заслонки и шестерню привода. Сначала отрегулируйте положение шестерни актуатора.

Если актуатор не садится на место — значит угол шестерни не совпал со шлицем вала. Отрегулируйте его так:

Отсоедините вилку питания моторчика актуатора. Заприте машину и подождите 5–15 минут — пока не погаснет подсветка кнопки аварийной сигнализации.
Откройте дверь и подключите актуатор: вы увидите, как он вращается. Если он не вращается, нажмите кнопку «Старт/Стоп», чтобы включить питание и запустить привод актуатора.
Когда привод повернётся в нужное положение, как на фото для своей стороны, сразу отсоедините вилку питания — так он остановится в этом положении.

Правильное положение моторчика заслонки слева

Правильное положение моторчика заслонки справа

⚠️ Важно: После установки необходимо сбросить ошибки в блоке управления с помощью диагностического сканера. Либо закрыть машину и дождаться, пока погаснет подсветка кнопки аварийной сигнализации. После этого блок управления климатом выполнит повторную попытку инициализации положения заслонки.
